Résumé
Le scoring scie à panneaux est un dispositif développé par Elcon. Il élimine les éclats sur la face de sortie des panneaux grâce à un double passage de coupe sur la même ligne.
Le premier passage réalise une incision à 2 mm de profondeur. Le second effectue la coupe complète dans la direction opposée. Le panneau ne bouge pas entre les deux passages. La découpe est nette sur les deux faces, sans retouche.
Ce dispositif fonctionne sans changement de lame entre les deux passages. Il est mécaniquement plus simple qu’un inciseur classique. Le réglage d’alignement entre lame et inciseur disparaît du cycle de production.
Le scoring scie à panneaux Elcon fonctionne en coupe verticale et en coupe horizontale. Il est disponible en série ou en option sur les séries D, DS, DSX, ADVANCE et QUADRA. Elcon France renseigne sur la configuration exacte selon le modèle retenu.
Éclats de coupe : pourquoi la lame seule ne suffit pas
L'éclat de coupe : un défaut inacceptable en production
Un panneau découpé avec des éclats sur la face inférieure est un panneau inutilisable.
En production, ce défaut génère des chutes, des retouches et des pertes de temps. Sur des matériaux mélaminés, stratifiés ou plaqués, la face de sortie de lame éclate systématiquement sans dispositif adapté. Le résultat de coupe ne tient pas le niveau de qualité attendu.
Pourquoi la lame seule ne suffit pas
La lame de scoring scie à panneaux travaille à grande vitesse.
À chaque passage, les dents arrachent des fibres ou des particules sur la face de sortie. C’est un phénomène mécanique lié à la direction de rotation. Changer de lame ou ajuster la vitesse ne règle pas le problème. Un dispositif dédié est nécessaire.
Fonctionnement du dispositif de scoring Elcon
Le principe du double passage
Le dispositif de scoring scie à panneaux fonctionne en deux passages successifs sur la même ligne de coupe.
Le premier passage crée une incision superficielle. Le second réalise la coupe complète. Ces deux passages s’effectuent dans des directions opposées. Le panneau reste en place entre les deux. La découpe finale est nette sur les deux faces.

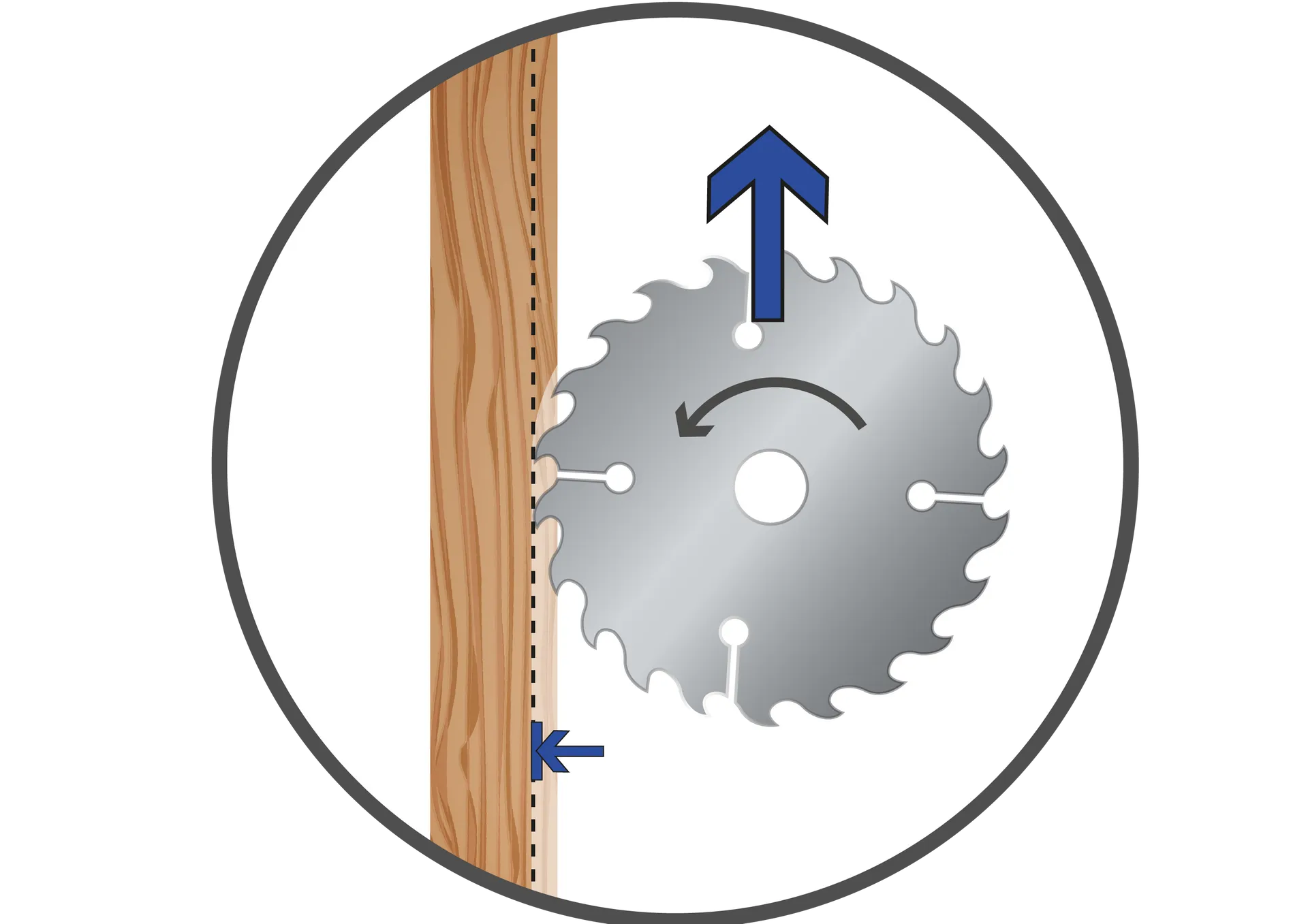

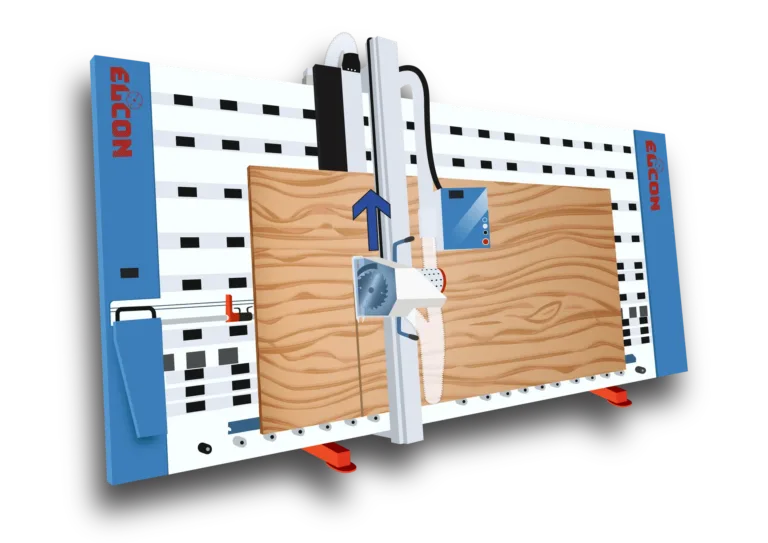

Premier passage : l'incision à 2 mm
Le premier passage s'effectue en faible profondeur : 2 mm.
La coupe se fait en "avalant", dans le sens montant en coupe verticale (du bas vers le haut du panneau) et de droite à gauche en coupe horizontale. Cette incision sectionne les fibres sur la face de sortie avant que la lame principale n'intervienne. Les éclats n'ont pas de surface pour se former.

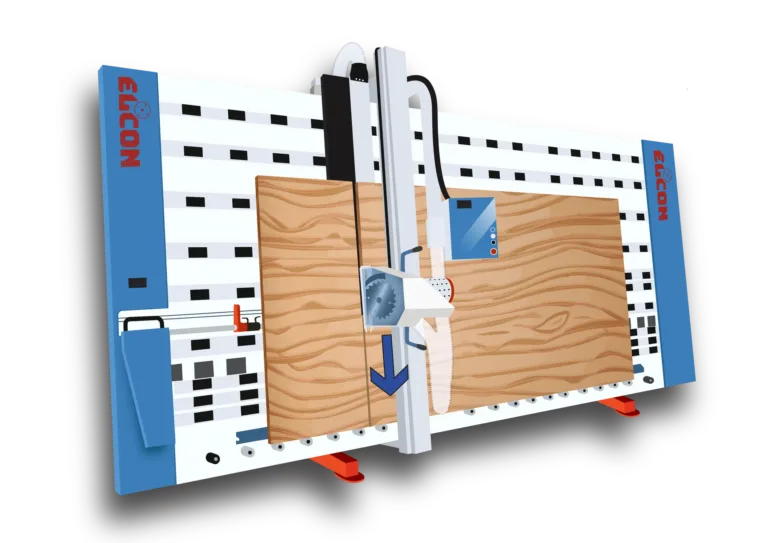

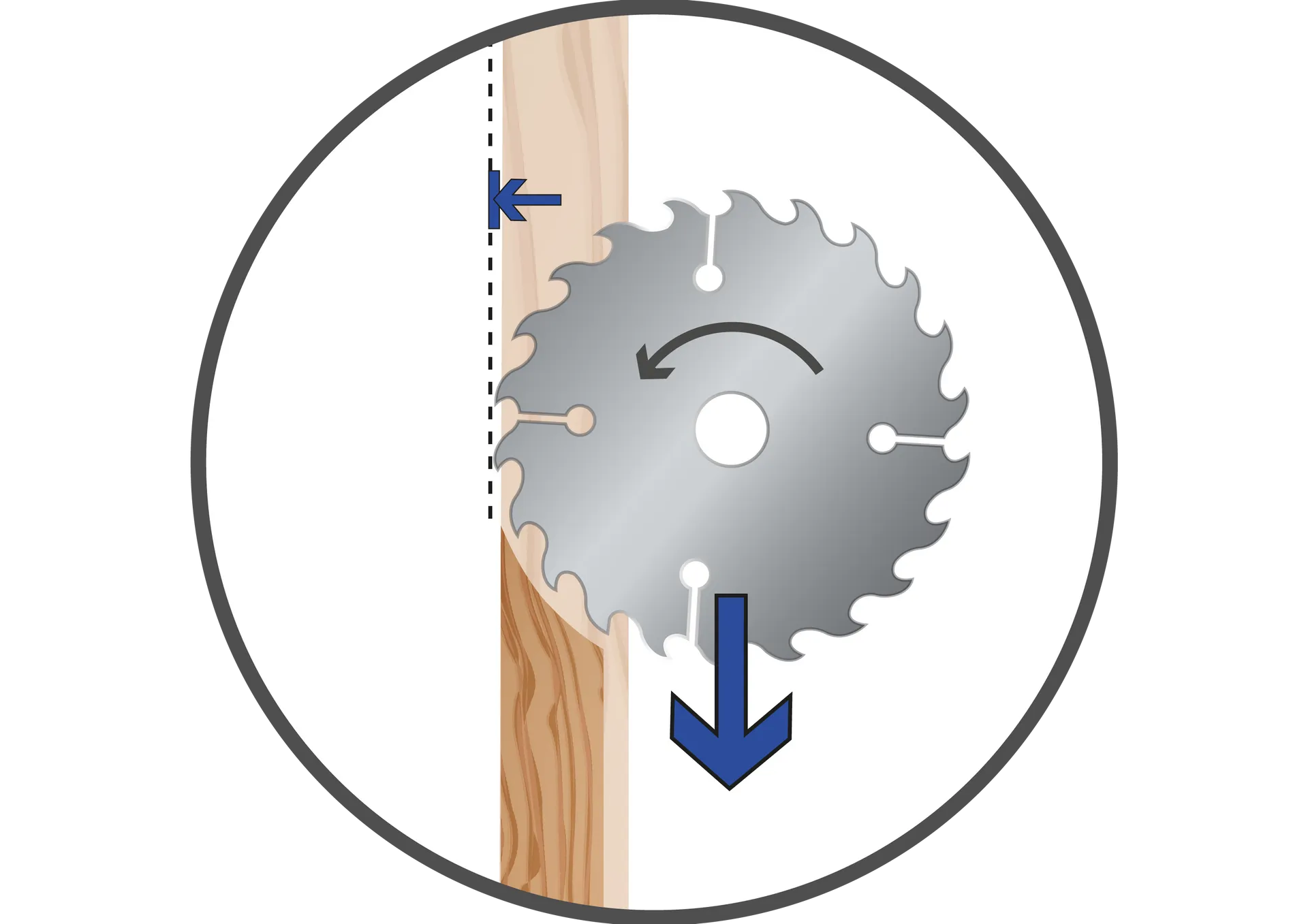

Deuxième passage : la coupe complète
Le deuxième passage réalise la découpe finale sur toute la hauteur de coupe du panneau.
La direction s'inverse : du haut vers le bas en coupe verticale, de gauche à droite en coupe horizontale. La lame traverse le matériau sur toute son épaisseur. L'incision préalable a déjà traité la face de sortie. Le panneau sort sans arrachement des deux côtés.
Coupe verticale et coupe horizontale
Le dispositif de scoring scie à panneaux fonctionne dans les deux orientations de coupe.
En coupe verticale, la lame se déplace de bas en haut pour le premier passage, puis de haut en bas pour la coupe complète. En coupe horizontale, le principe est identique avec une inversion gauche/droite. Un seul dispositif couvre les deux plans de coupe.
Scoring vs inciseur classique
Pas de changement de lame
Le dispositif de scoring Elcon fonctionne sans changement de lame entre les deux passages.
Sur un inciseur classique, l'alignement entre la lame principale et la lame d'incision demande un réglage précis à chaque intervention. Ce réglage prend du temps et peut être source d'erreur. Le scoring Elcon supprime cette étape du cycle de production.
Pas de réglage d'alignement
Sans inciseur séparé, il n'y a pas d'alignement à gérer entre deux lames distinctes.
La même lame réalise les deux passages. Le dispositif est conçu pour que les deux passages restent sur la même ligne. Il n'y a pas de réglage à faire entre les deux.
Une mécanique plus simple
Le dispositif de scoring scie à panneaux est mécaniquement plus simple qu'un inciseur classique.
Moins de composants mobiles dans le groupe de sciage. Le planning de maintenance se simplifie. Les arrêts liés à l'entretien de l'inciseur disparaissent.
Ce que le scoring change en production
Qualité de coupe constante
Le dispositif de scoring Elcon fonctionne sans changement de lame entre les deux passages.
Sur un inciseur classique, l'alignement entre la lame principale et la lame d'incision demande un réglage précis à chaque intervention. Ce réglage prend du temps et peut être source d'erreur. Le scoring Elcon supprime cette étape du cycle de production.
Gain de temps sur les séries
Supprimer le changement de lame et le réglage de l'inciseur libère du temps en production.
Sur des séries longues de découpe de panneaux, ce gain compte. Moins d'arrêts, plus de panneaux découpés par journée de travail.
Les équipements qui font la différence
Séries concernées
Le dispositif de scoring est disponible sur plusieurs séries de scies à panneaux verticales Elcon.
La série D intègre le scoring double passe en série. Les séries DS et DSX le proposent également. La série ADVANCE et la série QUADRA disposent du scoring selon la configuration retenue. Elcon France précise les options disponibles à la commande pour chaque modèle.
Coupe verticale et coupe horizontale
Le même dispositif de scoring scie à panneaux couvre les deux orientations.
Un atelier qui travaille en coupe verticale bénéficie du scoring dans cette configuration. Un atelier qui utilise aussi la coupe horizontale n’a pas besoin d’un dispositif de coupe supplémentaire. Le scoring Elcon s’adapte aux deux modes sans modification de la machine.
