Série QUADRA : la scie à panneaux verticale automatisée biaxiale
Galerie photos
Un concept sans équivalent dans l'industrie du bois
La scie à panneaux verticale automatisée QUADRA occupe une place à part dans la gamme Elcon. Ni tout à fait une scie verticale classique, ni une scie horizontale à portique — quelque chose d’autre.
Le fabricant néerlandais Machinefabriek Elcon BV la décrit lui-même comme une scie verticale à fonction de scie à format. C’est exact. La QUADRA coupe horizontalement et verticalement dans un cycle unique, piloté par un seul opérateur depuis un écran tactile couleur. Un panneau brut entre. Des pièces finies ressortent. Rien de plus à manipuler entre les deux.
Ce concept breveté repose sur deux systèmes combinés : les pinces Advance, qui soulèvent et maintiennent le panneau pour les coupes horizontales par le bas, et le pousseur Quadra Axess, qui positionne chaque liston pour la coupe verticale. Ensemble, ils éliminent toute manutention intermédiaire.
La QUADRA existe en une seule taille, le 215. Longueur de coupe maximale : 5 300 mm.

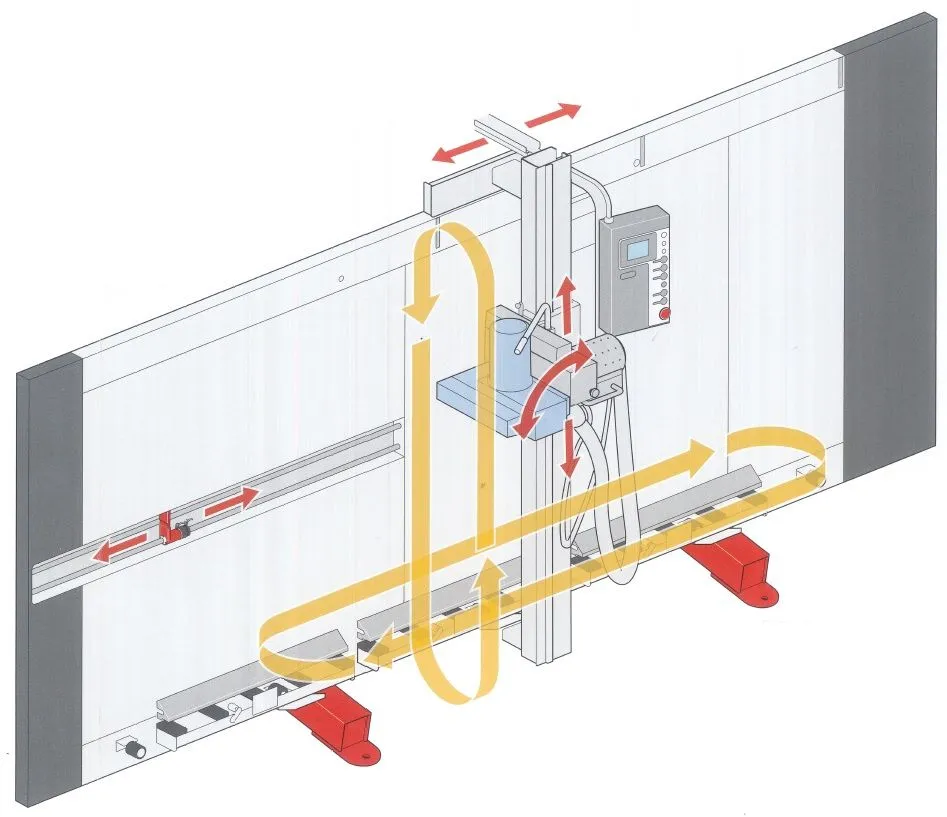

Le cycle de coupe automatique, étape par étape
La scie à panneaux verticale automatisée QUADRA démarre sur simple pression d’un bouton. Le cycle enchaîne les opérations sans intervention manuelle.
Phase horizontale : coupe par le bas
Les pinces Advance montent automatiquement en tête de panneau, reconnaissent sa présence et le soulèvent. Le groupe de sciage se positionne pour la coupe de dégauchissage en bas de panneau, puis exécute la coupe. Le panneau est ensuite redéposé sur les rouleaux.
Phase verticale : le pousseur Quadra entre en action
La poutre verticale se positionne au point zéro. Le groupe pivote automatiquement de l’horizontal vers le vertical. Le pousseur Quadra Axess saisit le liston découpé, le positionne pour la coupe de référence verticale, puis le découpe à la cote finale. L’opérateur retire les pièces finies.
Reprise du cycle
Le pousseur retourne en position de repos. La partie haute du panneau descend sur les rouleaux. Le groupe revient en position horizontale. Le liston suivant est découpé. Ce processus se répète jusqu’au dernier morceau du panneau.
Résultat : zéro repositionnement de matière. Zéro stockage intermédiaire entre les coupes horizontales et verticales.
La vitesse de déplacement est variable de 0 à 20 m/min. La longueur de course s’adapte automatiquement grâce aux capteurs intégrés sur les supports intermédiaires.
Équipements de série de la QUADRA
Pince-pousseuse Quadra Axess

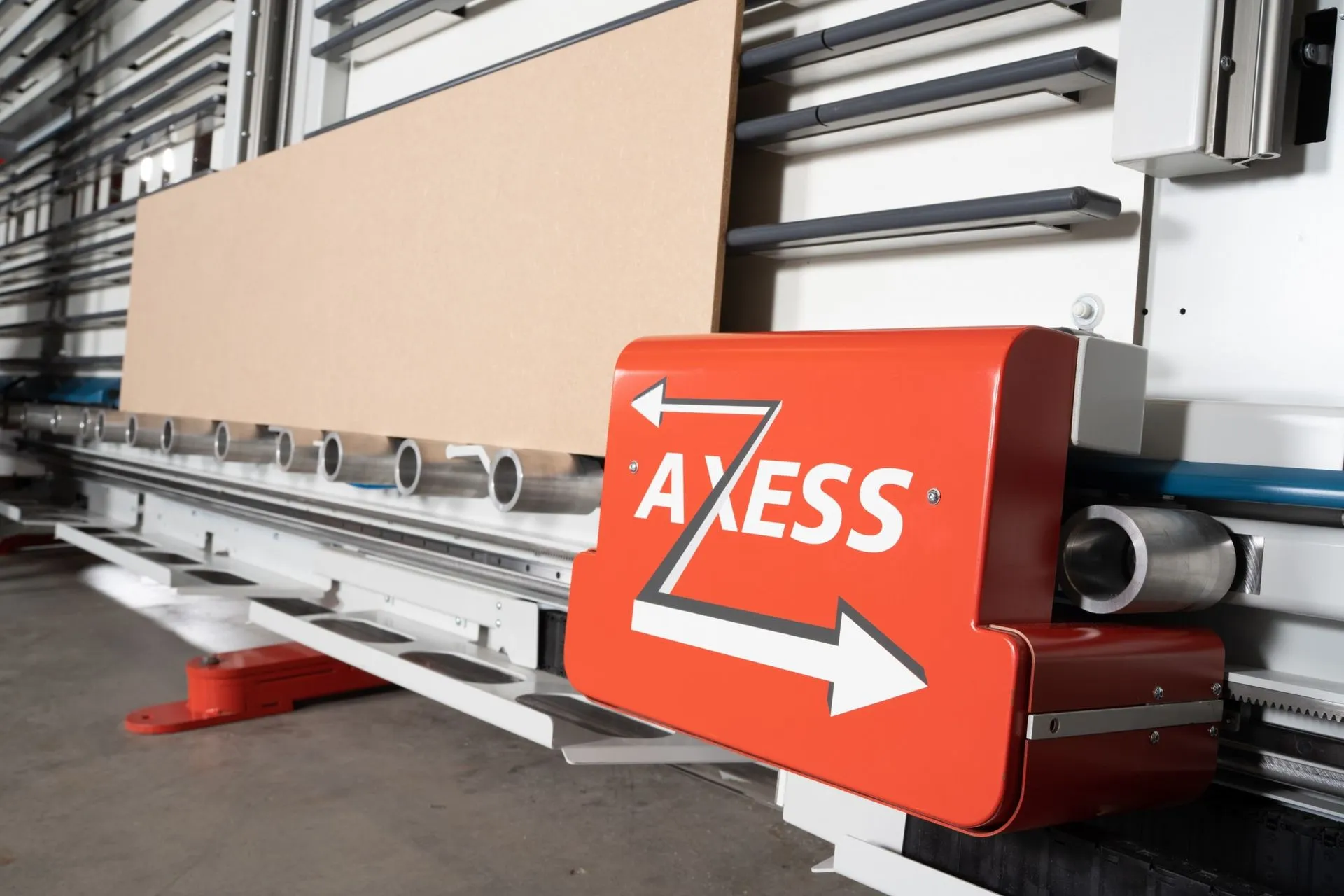

Le pousseur Quadra Axess est l’élément distinctif de cette série. Aucune autre machine de la gamme ne le propose. Sa conception à pince ouvrante autorise le chargement du panneau par le côté droit. Il positionne ensuite chaque liston pour la coupe verticale sans intervention manuelle.
Pinces Advance

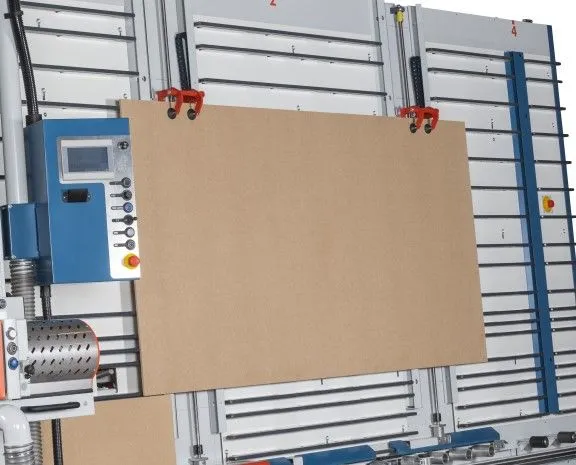

Deux pinces Advance équipent la machine de série. Elles soulèvent des panneaux jusqu’à 150 kg. Avec une troisième pince en option, la capacité monte à 225 kg. La découpe en paquet reste possible, dans la limite de 55 mm d’épaisseur totale avec les pinces actives.
Cycle automatique biaxial complet
Le cycle motorisé de série couvre les deux axes. Tout est piloté depuis l’écran tactile avec automate programmable (PLC). La mémoire stocke 99 programmes de coupe. Le diagnostic multi-LEDs facilite le dépannage à distance.
Rouleaux de transport aluminium avec pince pneumatique
Chaque mètre de machine compte 5 rouleaux aluminium sur roulement à billes. Ils facilitent le déplacement de panneaux lourds. La pince pneumatique immobilise le panneau sur les rouleaux pendant les coupes horizontales.
Guidage acier trempé / diabolo breveté
Le guidage de la poutre repose sur la technologie brevetée Elcon : acier trempé épousant la forme du diabolo. Précision garantie à 0,1 mm/m, norme DIN 875/1. Aucune usure prématurée de la portée de guidage supérieure.
Barre intermédiaire pneumatique et châssis escamotable
La barre intermédiaire sort sur simple pression d’un bouton. Le châssis escamotable pneumatique s’efface automatiquement quand le groupe de sciage passe à sa hauteur — sans risque de détérioration.
Affichage digital double
Deux affichages numériques distincts : l’un sur le pupitre de commande pour la coupe horizontale, l’autre sur le tableau latéral pour la coupe verticale. Lecture immédiate, sans ambiguïté.
Options disponibles
La scie à panneaux verticale automatisée QUADRA peut être configurée selon les besoins de production.

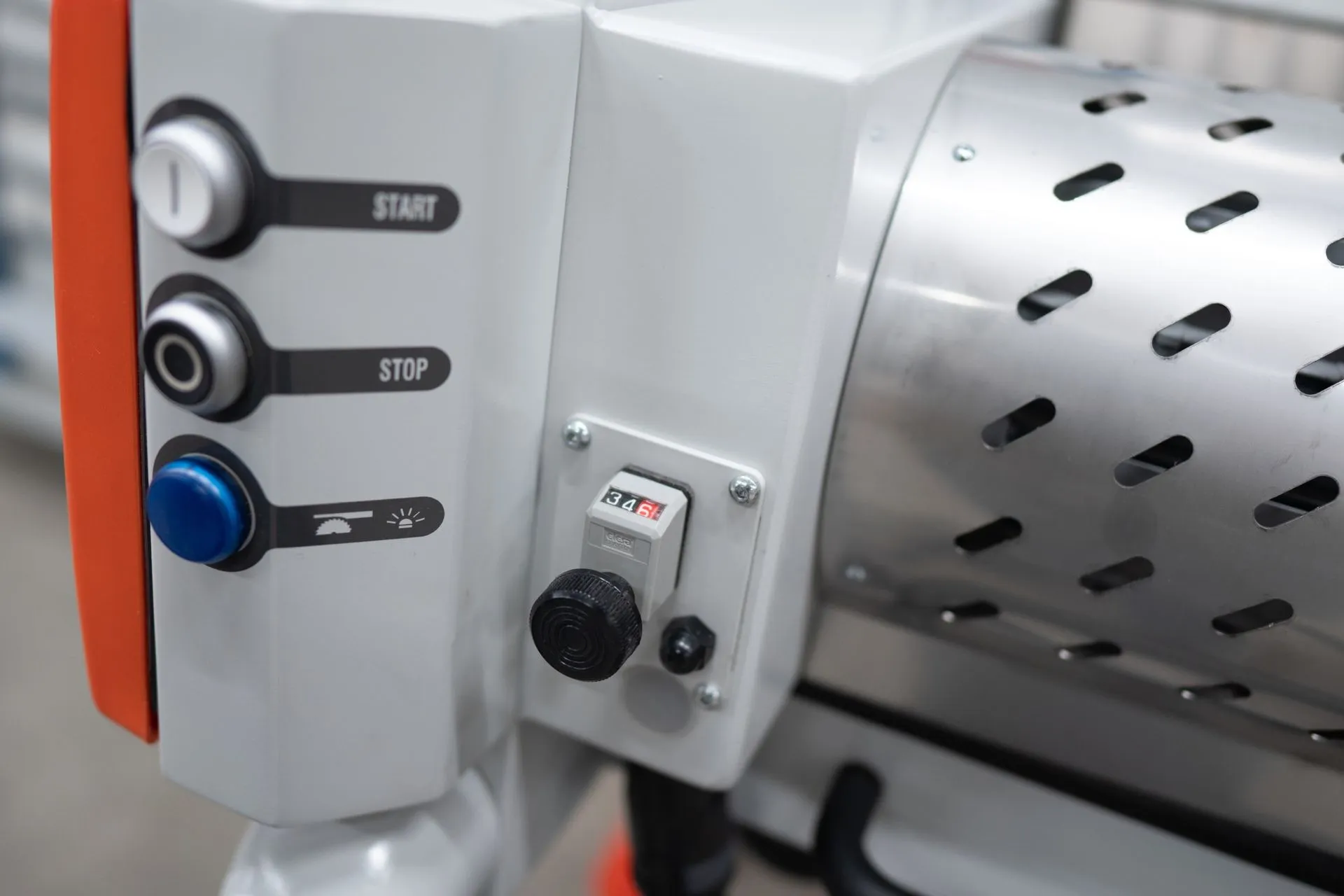

Le scoring pneumatique (option) élimine les éclats par double passe sans changement de lame. Premier passage à 2 mm de profondeur en remontant, deuxième passage en coupe complète en descendant. Ce dispositif fonctionne en coupe verticale comme en coupe horizontale.
Le moteur 5,5 kW (option) est un moteur 2 pôles normalisé, carcasse aluminium. Il convient aux environnements poussiéreux et aux cadences intensives. La vitesse théorique atteint 3 000 tr/min à 50 Hz réseau.
Autres options disponibles : logiciel d’optimisation panneau (ARDIS), connexion PC, pinces Advance supplémentaires, connexion Ethernet à distance, livraison démontée en deux caisses pour accès étroit.
Caractéristiques techniques
| Modèle de machine | 215 |
|---|---|
| A (profondeur châssis) | 945 mm |
| B (hauteur) | 1860 mm |
| C (longueur totale) | 6900 mm |
| D | 2580 mm |
| E | 3030 mm |
| Modèle de machine | 215 |
|---|---|
| A | 945 mm |
| B | 1860 mm |
| C | 6900 mm |
| D | 2580 mm |
| E | 3030 mm |
FAQ – Série QUADRA
En quoi la QUADRA se distingue-t-elle de la série ADVANCE ?
Les deux machines partagent les pinces Advance et le cycle automatique. Mais la QUADRA ajoute le pousseur Quadra Axess, qui permet la coupe verticale automatisée sans retirer les listons de la machine. L’ADVANCE découpe les panneaux par le bas sur l’axe horizontal. La QUADRA va plus loin : elle traite le panneau sur les deux axes dans un cycle continu. C’est la différence entre une scie automatisée et une scie à format verticale.
Un seul opérateur suffit-il réellement ?
Oui. L’opérateur place le panneau, saisit les dimensions et la quantité souhaitées sur l’écran tactile, puis appuie sur le bouton de démarrage. La machine gère seule le positionnement des pinces, les coupes horizontales, le positionnement du pousseur et les coupes verticales. L’opérateur retire les pièces finies au fur et à mesure.
La QUADRA peut-elle couper des panneaux très lourds ?
Oui. Les pinces Advance de série soulèvent jusqu’à 150 kg. Avec une troisième pince en option, la capacité atteint 225 kg. Les rouleaux aluminium facilitent la manutention sur toute la longueur de la machine.
Le scoring est-il disponible sur la QUADRA ?
Le scoring double passe est disponible en option pneumatique. Il fonctionne sans changement de lame, en coupe verticale et en coupe horizontale. Le premier passage à 2 mm crée une incision nette ; le second passage réalise la coupe complète.
Peut-on travailler manuellement sur la QUADRA ?
La machine propose trois modes de fonctionnement : automatique complet, semi-automatique et manuel. En mode manuel, la butée de coupe verticale à réglage fin et la barre intermédiaire pneumatique permettent de traiter des petites pièces avec précision.
Quelle maintenance prévoir sur la QUADRA ?
Le diagnostic multi-LEDs permet au technicien de qualifier un dysfonctionnement à distance, par téléphone, en demandant à l’opérateur de lire couleur et emplacement des LEDs. De nombreux problèmes se résolvent sans déplacement sur site. Le guidage breveté acier trempé/diabolo ne s’use pas prématurément. Elcon France assure le support technique et l’approvisionnement en pièces détachées.
La machine peut-elle être livrée dans un atelier à accès difficile ?
Oui. En option, la QUADRA peut être livrée entièrement démontée dans deux caisses en bois. Le remontage complet est réalisé sur site, au lieu d’installation final.
