Résumé
Le système d’aspiration de poussières à la source Limpio est un dispositif breveté par Elcon. Il capte les poussières directement à l’arrière des panneaux, pendant la coupe. La lame tourne dans un espace quasi fermé. Les fines poussières et sciures ne rejoignent pas l’air ambiant.
Deux versions existent. Le Limpio Comfort couvre la zone de coupe principale. Le Limpio intégral traite l’ensemble de l’espace de génération des poussières. Toutes deux atteignent une VLEP inférieure à 1 mg/m³/h.
Ce système d’aspiration est validé par l’INRS et recommandé par la CARSAT en France. Le TÜV allemand a conduit sa propre évaluation avec le même résultat. Dans l’atelier, le nettoyage diminue et l’exposition des opérateurs aux poussières de bois est réduite. Les dossiers de conformité sont déjà constitués. Le Limpio est disponible en option ou en série selon les modèles de la gamme Elcon.
Capter avant que la poussière circule
Dans un atelier bois, les fines poussières sont les plus dangereuses.
Elles ne se voient pas à l’œil nu. Elles se déposent dans les voies respiratoires. Un système d’aspiration classique intervient après dispersion. Les particules ont déjà circulé dans l’air de l’atelier. L’opérateur a déjà inhalé.
Limpio fonctionne autrement. Pendant la coupe, la lame tourne dans un espace presque totalement fermé. Les poussières naissent à l’arrière du panneau. Elcon a breveté ce principe de captation à la source.
Pourquoi la source et pas la sortie
L’objectif n’est pas de filtrer davantage en sortie de machine. Il est d’empêcher la poussière d’entrer dans l’air ambiant. La VLEP mesure ce que l’opérateur inhale réellement. Intervenir à la source, pas en sortie, change cette mesure.
Un principe breveté intégré à la machine
Conception de l'espace de coupe

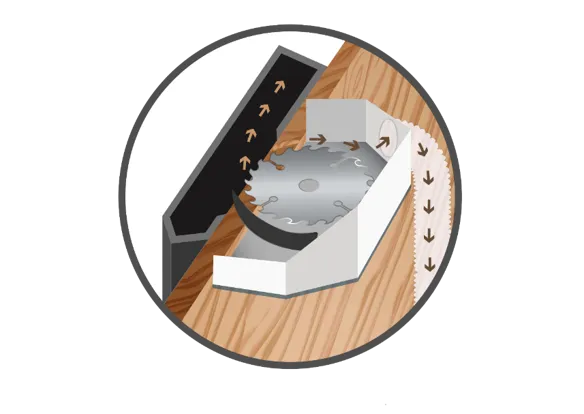

Le brevet Elcon porte sur la conception même de l’espace de coupe.
Pendant l’usinage, la lame évolue dans un volume quasi fermé. Ce confinement crée un vide partiel contrôlé. Les sciures et les fines poussières sont captées à l’intérieur de cet espace. Ils ne franchissent pas la paroi vers l’atelier.
Ce système d’aspiration n’est pas un filtre ajouté en aval. La captation est intégrée à la géométrie de la machine.
Le bras d'aspiration articulé
Le bras d’aspiration suit les déplacements de la lame pendant toute la coupe.
Cette mobilité garantit une captation active sur toute la course. Il n’y a pas de position de coupe laissée sans aspiration. Le bras s’adapte au déplacement vertical de la lame.
La dépression dans l'espace de coupe
La dépression générée à l’intérieur de l’espace de coupe maintient les fines poussières côté machine.
Ce vide partiel contrôlé est la clé du système d’aspiration Limpio. Sans cette dépression, les poussières s’échapperaient vers l’opérateur à chaque déplacement de la lame.
Fonctionnement technique
VLEP : le seuil réglementaire
Ce système d’aspiration atteint une VLEP inférieure à 1 mg/m³/h en production normale.
La Valeur Limite d’Exposition Professionnelle mesure la concentration de poussières dans l’air respiré par l’opérateur. Le seuil réglementaire est fixé à 1 mg/m³/h pour les poussières de bois. Limpio respecte ce seuil en conditions normales de production.
Filtration et évacuation des déchets
Les poussières de bois collectées sont évacuées vers un réseau de tuyauteries ou un dépoussiéreur raccordé en aval.
Le Limpio n’est pas un système de filtration autonome. Il assure la captation à la source. Le traitement des déchets collectés dépend de l’installation existante dans l’atelier. Les systèmes de filtration déjà en place restent utiles en complément du Limpio.
Deux versions du système Limpio
Elcon propose deux niveaux dans ce système d’aspiration breveté.
Le choix dépend du type de matériau travaillé, du rythme de production et des exigences de conformité propres à l’atelier.
Limpio Comfort — le ½ Limpio

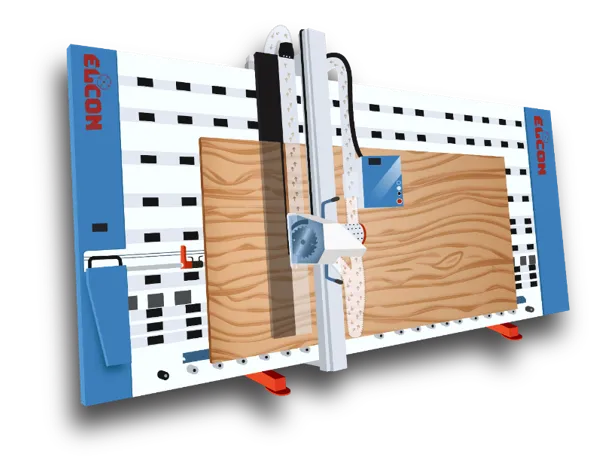

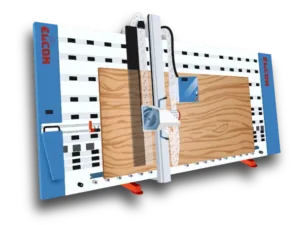

Le Limpio Comfort couvre la zone de coupe principale.
Cette unité convient aux ateliers qui veulent progresser en hygiène sans installation complète. La mise en place ne perturbe pas la production en cours. Les performances restent conformes au seuil VLEP réglementaire. Le nettoyage quotidien diminue.
Atelier à volume modéré ou matériaux mixtes
Le Limpio Comfort convient à un atelier dont le volume de production est modéré ou dont le type de matériau travaillé génère des sciures plutôt que des fines poussières. C'est aussi le point d'entrée pour un atelier qui n'est pas encore équipé d'un système d'aspiration à la source.
Limpio intégral

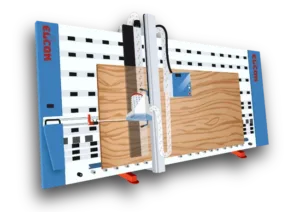

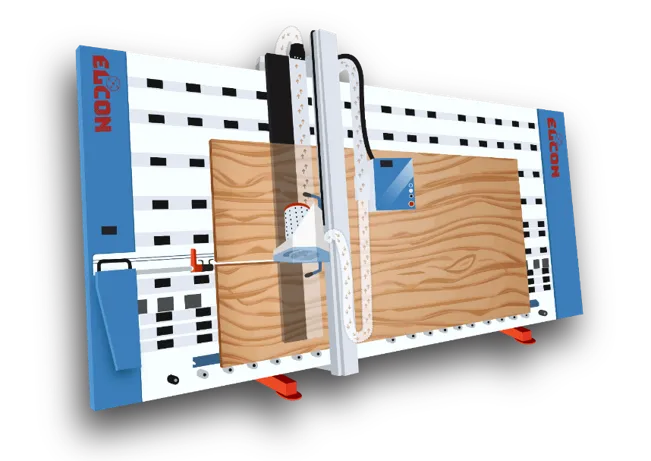

Le Limpio intégral couvre l'intégralité de l'espace de coupe.
Chaque point de génération de poussières est traité. Pour un atelier soumis à des audits réguliers ou travaillant sur des matériaux générant des fines poussières en volume important, c'est l'unité de référence. Le bras d'aspiration suit la lame sur toute la course. La dépression maintenue dans l'espace de coupe est supérieure à celle du Limpio Comfort.
Audits fréquents et volumes de fines poussières importants
Le Limpio intégral s'impose dans les ateliers soumis à des contrôles fréquents sur la qualité de l'air. Il convient aussi aux productions générant des fines poussières en grande quantité. L'installation s'adapte aux configurations existantes.
Évalué par trois organismes indépendants
INRS — validation française
L'INRS a conduit son évaluation du système d'aspiration Limpio en France.
L'Institut National de Recherche et de Sécurité analyse les risques professionnels. Sa validation porte sur les performances réelles de captation, mesurées en conditions d'utilisation. Le résultat confirme l'atteinte du seuil VLEP inférieur à 1 mg/m³/h.
CARSAT — recommandation officielle
La CARSAT recommande officiellement ce système d'aspiration.
La Caisse d'Assurance Retraite et de la Santé au Travail intervient dans la prévention des risques professionnels. Sa recommandation s'appuie sur les résultats de l'évaluation INRS. Pour un atelier en démarche de conformité, cette recommandation constitue un appui documentaire solide.
TÜV — validation allemande
En Allemagne, le TÜV a conduit sa propre évaluation du système d'aspiration Limpio.
Le Technischer Überwachungsverein est un organisme de certification reconnu en Europe. Sa validation est indépendante des évaluations françaises. Le résultat confirme les mêmes performances de captation.
Ce que ces références apportent en pratique
Pour un responsable de production, ces trois validations pèsent lors d’un audit.
Les documents sont publics. Préparer un dossier de conformité devient un travail moins long. L’atelier n’a pas à produire ses propres mesures pour justifier sa conformité réglementaire.
Un système d’aspiration à la source modifie le rapport au nettoyage dans l’atelier.
Les sciures ne colonisent pas les surfaces voisines de la machine. Les fines poussières n’atteignent pas les équipements périphériques. Le nettoyage entre deux séries de coupe devient marginal. Le temps libéré revient à la production.
Impact sur le travail quotidien
Réduction du nettoyage
Un système d'aspiration à la source modifie le rapport au nettoyage dans l'atelier.
Les sciures ne colonisent pas les surfaces voisines de la machine. Les fines poussières n'atteignent pas les équipements périphériques. Le nettoyage entre deux séries de coupe devient marginal. Le temps libéré revient à la production.
Maintenance moins fréquente
La machine bénéficie d'un encrassement réduit.
Moins de poussières dans l'espace de coupe entraîne moins de dépôts sur les pièces mobiles. Les interventions non planifiées diminuent. La durée de vie des composants s'allonge.
Hygiène et sécurité des opérateurs
La santé des opérateurs dépend du niveau réel d'exposition aux poussières de bois.
Les maladies professionnelles liées aux poussières de bois sont reconnues. L'exposition chronique aux fines poussières affecte les voies respiratoires. Un système d'aspiration à la source réduit cette exposition au point de génération.
Régularité de la production
Un atelier propre est un atelier où les opérateurs travaillent sans interruption liée au nettoyage.
Les arrêts imprévus diminuent. La production gagne en régularité. La productivité de l'atelier dépend aussi de ces conditions de travail stables.
Disponibilité sur la gamme Elcon
Séries DS et DSX

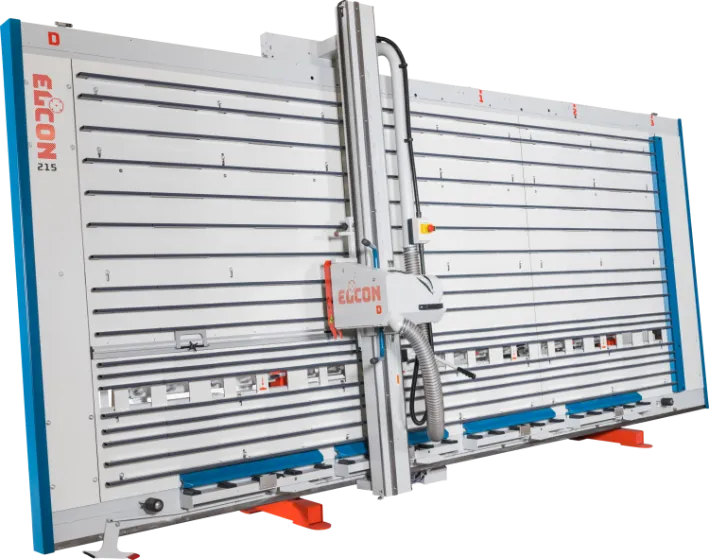

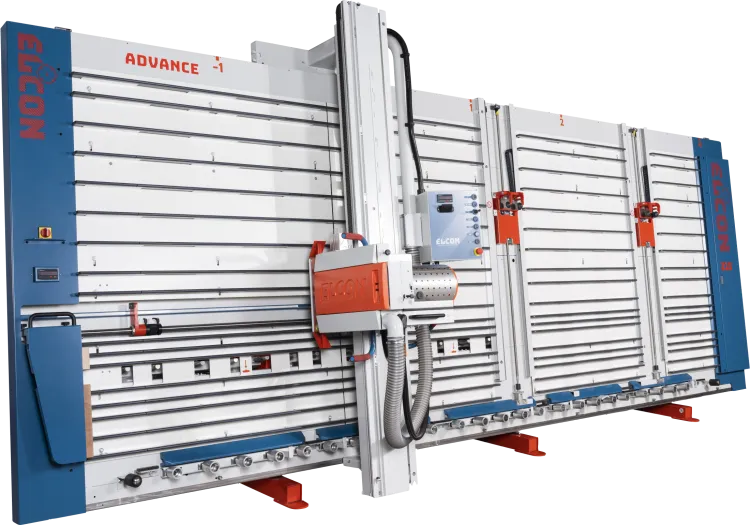

Le Limpio est disponible en option sur les séries DS et DSX.
Ces deux séries accueillent le Limpio en tant qu'équipement optionnel. L'installation s'effectue directement sur la machine lors de la commande ou en retrofit selon le modèle.
Autres séries
Pour les autres séries de la gamme, Elcon France renseigne sur la disponibilité selon le modèle exact.
Aucune modification structurelle de l'atelier n'est requise pour l'installation. La mise en place s'intègre à la livraison de la scie.Réglementation sur les poussières de bois
Des seuils contraignants
La réglementation sur l'exposition aux poussières de bois évolue régulièrement.
Les seuils VLEP sont contraignants. Les contrôles en entreprise se multiplient. Un système d'aspiration inadapté expose l'employeur à des mises en demeure et à des obligations de mise en conformité rapide.
Un dossier documenté
Limpio répond à ce risque avec des documents écrits et des validations institutionnelles.
L'INRS, la CARSAT et le TÜV ont chacun conduit leur évaluation. L'atelier dispose d'un dossier documenté lors des contrôles. Atteindre le seuil VLEP demande une captation efficace, pas seulement un dépoussiéreur raccordé en bout de circuit. Limpio apporte les mesures pour le documenter.
Hygiène réglementaire et obligation de l'employeur
Réduire l'exposition aux poussières de bois est une obligation légale pour l'employeur.
Un système d'aspiration inadapté, c'est un risque juridique lors des contrôles. Les solutions de ventilation générales ne suffisent pas à atteindre le seuil VLEP. La captation à la source est la réponse documentée à cette obligation.
FAQ
Quels sont les différents types d'aspiration sur une scie à panneaux ?
On distingue deux grandes approches pour un système d’aspiration sur scie à panneaux. La première consiste à raccorder la machine à un réseau de tuyauteries ou à un dépoussiéreur en sortie de coupe. Les poussières sont récupérées après avoir circulé dans l’air. La seconde, dont le Limpio est la référence, capte les poussières à la source, dans un espace de coupe quasi fermé. Ces deux dispositifs peuvent fonctionner en complément.
Quels sont les deux types de dispositifs d'aspiration Limpio ?
Elcon propose le Limpio Comfort (½ Limpio) et le Limpio intégral. Le premier couvre la zone principale de coupe. Le second traite l’ensemble de l’espace de génération des poussières. Tous deux atteignent une VLEP inférieure à 1 mg/m³/h.
Quels organismes ont validé le système Limpio ?
L’INRS en France, la CARSAT (qui le recommande officiellement) et le TÜV en Allemagne ont conduit des évaluations indépendantes. Le système d’aspiration Limpio répond aux exigences réglementaires françaises et allemandes.
Le Limpio remplace-t-il un dépoussiéreur ?
Non. Le Limpio est un système d’aspiration intégré à la scie, pas un équipement autonome de filtration. Il capte les poussières à la source. Un dépoussiéreur en aval est nécessaire selon la configuration de l’atelier et le réseau de tuyauteries existant. Les deux dispositifs fonctionnent en complément.
Sur quelles séries Elcon le Limpio est-il disponible ?
Le Limpio est disponible en option sur les séries DS et DSX.Pour une série spécifique, Elcon France renseigne selon le modèle exact.
Quelle différence entre aspiration classique et captation à la source ?
Un système d’aspiration classique récupère les poussières après dispersion dans l’air. Le Limpio les capte au moment de leur génération, dans un espace de coupe quasi fermé. Ce principe breveté permet d’atteindre la VLEP réglementaire sans dépendre uniquement d’une filtration secondaire en aval.
