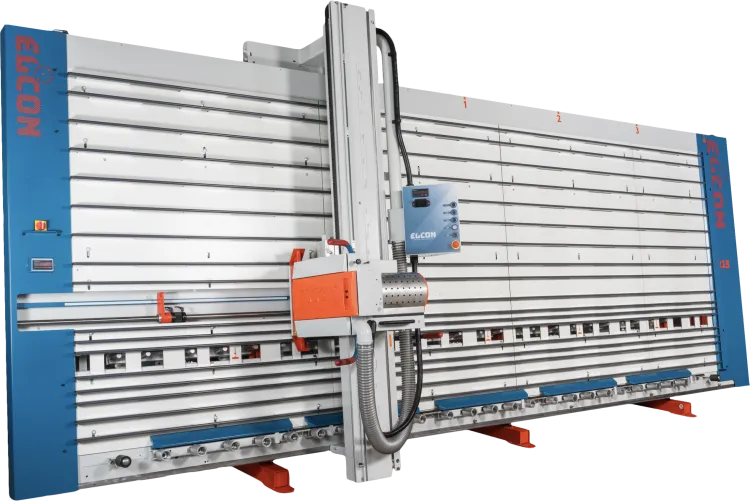

Elcon Série DSX : la scie à panneaux verticale industrielle et polyvalente
Galerie photos
Quand la cadence devient l'exigence principale
Certains ateliers travaillent vite, beaucoup, et sur des matières épaisses. La scie à panneaux verticale industrielle Elcon Série DSX a été conçue pour ça. Ce n’est plus le même registre que les séries D ou DS. La lame passe à 300 mm. La profondeur de coupe atteint 80 mm. Les fonctions pneumatiques ne sont plus des options : elles font partie de la dotation de série.
Elcon France distribue cette scie à panneaux verticale industrielle pour les ateliers qui ont franchi le cap du volume. La DSX répond à des exigences de productivité que les séries précédentes ne peuvent pas satisfaire.
Trois tailles, des capacités industrielles
La Série DSX existe en trois références : 155, 185 et 215. Même logique de nomenclature que le reste de la gamme — la hauteur de coupe verticale maximale en centimètres.
DSX 155
La DSX 155 coupe jusqu’à 1 550 mm en vertical. Sa largeur de coupe maximale est de 3 300 mm. Son poids est de 785 kg.
DSX 185
La DSX 185 monte à 1 850 mm en vertical. Sa largeur de coupe atteint 3 300 mm. Son poids est de 830 kg.
DSX 215
La DSX 215 pousse à 2 150 mm en vertical. La largeur de coupe maximale atteint 4 300 mm. Son poids est de 905 kg.
Moteur 4 kW à frein électromagnétique, lame de 300 mm à 4 200 tr/min, profondeur de coupe maximale de 80 mm : ces données sont identiques sur les trois modèles. L’alimentation est en 400 V triphasé.
Ce que la Série DSX embarque de série
La barre intermédiaire manuelle de série
La barre intermédiaire est livrée de série sur la DSX. Elle supporte les panneaux lors des coupes horizontales. Une version pneumatique est disponible en option.
Le guidage renforcé breveté
Acier trempé, forme diabolo, stabilité dans le temps : le guidage breveté Elcon équipe la DSX comme toute la gamme. Précision garantie à 0,1 mm/m, norme DIN 875/1.
Le diagnostic par affichage multi-LEDs
Un dysfonctionnement s’identifie par la couleur et la position des LEDs. L’opérateur le communique au technicien par téléphone. La résolution à distance est possible dans de nombreux cas.
Les options pour aller plus loin
La barre intermédiaire pneumatique
La sortie des supports intermédiaires devient automatique. Un bouton poussoir remplace la manutention manuelle. Sur les cadences élevées, le gain de temps est immédiat.
Le cycle de coupe automatique
Une version automatisée de la DSX existe. Après appui sur démarrage, le groupe se plonge dans le panneau, réalise la coupe, se dégage et revient en position de départ. La vitesse de coupe est réglable de 0 à 20 m/min. Le cycle automatique couvre les coupes verticales et horizontales.
Le Limpio : aspiration à la source
Le Limpio est disponible en option sur la DSX, en version ½ Limpio ou Limpio intégral. Les poussières sont captées directement à l’arrière des panneaux, dans un espace quasi fermé. Les valeurs d’émission descendent sous 1 mg/m³/h. Le système est recommandé par la CARSAT et validé par l’INRS.
Les rouleaux de transport aluminium avec pince pneumatique
Les rouleaux aluminium couvrent toute la longueur de la scie. La pince pneumatique maintient les panneaux en coupe horizontale. Sur les grandes pièces, la manutention devient nettement plus rapide.
Les affichages digitaux
L’affichage de la cote horizontale est reporté sur le pupitre. Celui de la cote verticale est sur le tableau latéral. Les deux sont disponibles en option.
Le rainurage en V
Un palpeur et une fraise en V permettent de travailler les panneaux composites Alu-bond et les matériaux type Corian. Rainures en V à 90° ou 135°, rainures en U de 10 ou 15 mm. L’ajustement micrométrique garantit une profondeur précise.
La livraison machine démontée (pour passage étroit)
Quand l’accès à l’atelier est étroit, la machine arrive en deux caisses. Le remontage est effectué sur site.
Le pivotement pneumatique du bloc moteur
Sur la DS, pivoter le groupe de sciage demande une intervention manuelle. Sur la scie à panneaux verticale industrielle DSX, un bouton poussoir suffit. Le pivotement est pneumatique. L’opérateur n’a pas à gérer le poids du groupe. Ce détail compte quand on effectue des dizaines de coupes par jour.

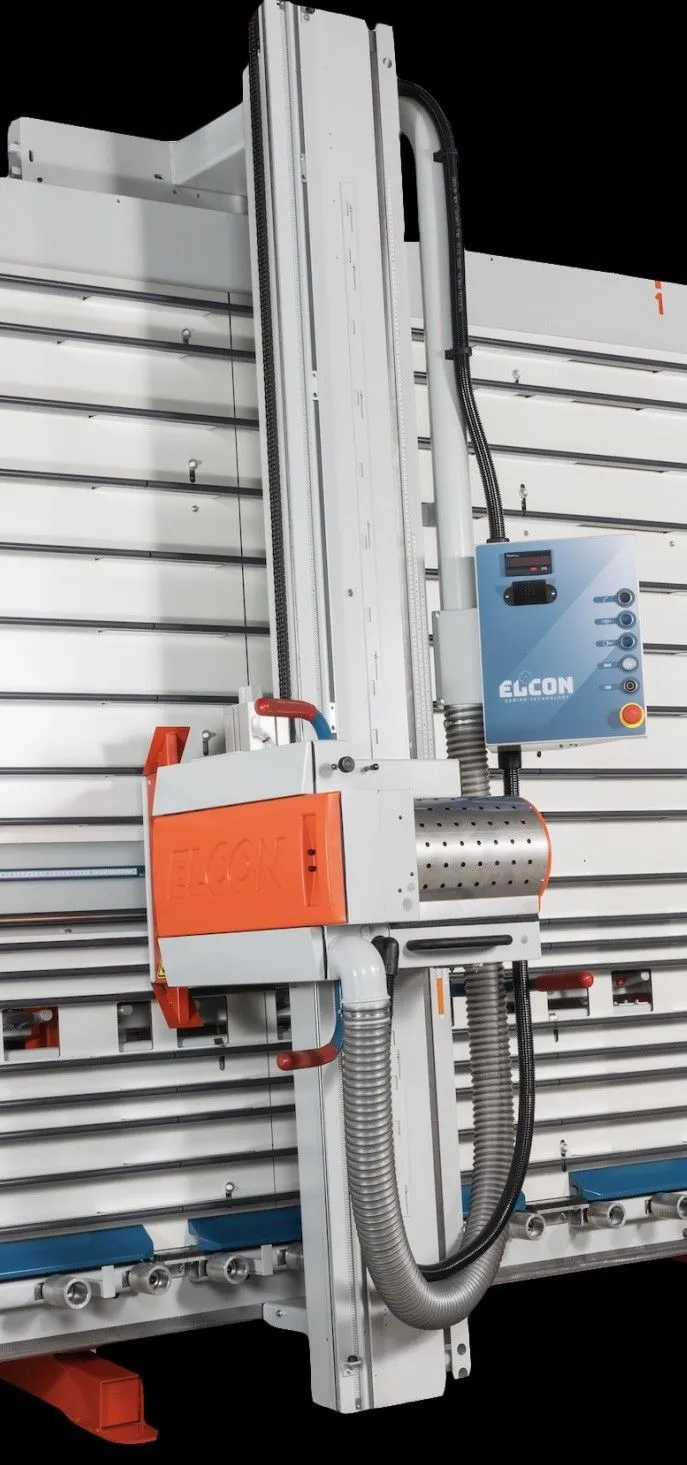

Le verrouillage pneumatique de la poutre
Le réglage de la position de coupe horizontale se fait à hauteur des yeux, avec un ajustement micrométrique. Le verrouillage s’effectue par commande pneumatique. Pas de manipulation physique, pas de perte de temps.
Le plongement pneumatique du groupe de sciage
Sur les grandes hauteurs de coupe, la mise en position du groupe de sciage dans le panneau est pneumatique de série. L’opérateur travaille sans forcer, y compris sur les panneaux les plus hauts.
Le scoring pneumatique
La DSX dispose d’un dispositif de scoring pneumatique de série. Le principe reste le double passage avec la lame principale. Le premier passage à 2 mm de profondeur en remontant crée une incision nette. Le second passage en coupe complète réalise la découpe finale. Zéro éclat sur les panneaux mélaminés et stratifiés, sans changement de lame.
Caractéristiques techniques de la Série D
| Modèle de machine | DSX 155 | DSX 185 | DSX 215 |
|---|---|---|---|
| Poids | 785 kg | 830 kg | 905 kg |
| Largeur de coupe maximum | 3300 mm | 3300 mm | 4300 mm |
| Hauteur de coupe maximum en horizontal | 1530 mm | 1830 mm | 2070 mm |
| Hauteur de coupe maximum en vertical | 1550 mm | 1850 mm | 2150 mm |
| Épaisseur de coupe maximum | 80 mm | 80 mm | 80 mm |
| Moteur | 4 kW | 4 kW | 4 kW |
| Vitesse lame | 4200 tr/min | 4200 tr/min | 4200 tr/min |
| Diamètre lame | 300 mm | 300 mm | 300 mm |
| Diamètre entrée aspiration | 120 mm | 120 mm | 120 mm |
| Pression aspiration minimum | 2500 Pa | 2500 Pa | 2500 Pa |
| Débit d'air minimum | >814 m³/h | >814 m³/h | >814 m³/h |
| Vitesse d'air minimum | 20 m/s | 20 m/s | 20 m/s |
| Modèle de machine | 155 | 185 | 215 |
|---|---|---|---|
| A | 945 mm | 945 mm | 945 mm |
| B | 1450 mm | 1450 mm | 1450 mm |
| C | 4510 mm | 4510 mm | 5510 mm |
| D | 1980 mm | 2280 mm | 2580 mm |
| E | 2265 mm | 2565 mm | 2865 mm |
FAQ – Série DSX
Quelle est la différence principale entre la Série DS et la Série DSX ?
La DSX monte en puissance sur deux points concrets. La lame passe à 300 mm et la profondeur de coupe atteint 80 mm, contre 250 mm et 60 mm sur la DS. Les fonctions pneumatiques — plongement du groupe, verrouillage de la poutre, pivotement du bloc moteur — sont de série sur la DSX, et non en option.
Le scoring est-il disponible sur la DSX ?
Oui en option. La DSX est équipée d’un scoring pneumatique en option. Il fonctionne avec la lame principale, sans changement d’outil. Une unité TWIN III peut s’ajouter en option pour les usages les plus exigeants.
Le système Limpio est-il disponible sur la DSX ?
Oui, en option. Deux versions : ½ Limpio et Limpio intégral. Le système capte les poussières à la source et permet d’atteindre une VLEP inférieure à 1 mg/m³/h. Il est recommandé par la CARSAT et validé par l’INRS.
La DSX peut-elle fonctionner en mode automatique ?
Oui. Une version automatisée existe. Le cycle complet — plongement, coupe, dégagement, retour — s’exécute après appui sur démarrage. La vitesse est réglable de 0 à 20 m/min.
Quelle épaisseur de panneau la DSX peut-elle couper ?
80 mm sur les trois modèles. C’est le double de la plupart des machines de la catégorie précédente.
La DSX traite-t-elle d'autres matières que le bois ?
Oui. Le rainurage en V est disponible en option pour les panneaux composites Alu-bond et les matériaux type Corian. Une lubrification pour la coupe de métaux est aussi proposée.
La Série DSX nécessite-t-elle une alimentation triphasée ?
Oui. Le moteur fonctionne en 400 V triphasé. Une alimentation en 6 bars minimum est également requise pour les fonctions pneumatiques.
La DSX est-elle adaptée à un atelier à fort volume de production ?
C’est exactement son positionnement. Les fonctions pneumatiques de série, la profondeur de coupe de 80 mm et les cycles automatiques disponibles en option en font la machine de référence pour les ateliers à cadence élevée.
